Bản lề cổng tự động đóng vai trò chịu tải trọng và dẫn hướng chuyển động then chốt cho toàn bộ hệ thống cổng đóng mở điện. Tình trạng xệ cánh, kẹt bi, gãy cối hàn hay motor âm sàn bị quá tải thường bắt nguồn từ việc sử dụng phụ kiện cối xoay kém chất lượng và kỹ thuật lắp đặt sai lệch. Với hơn 14 năm kinh nghiệm thi công hơn 30.000 công trình thực tế, AChauDoor cung cấp giải pháp cối xoay chịu lực đồng bộ gia công trực tiếp tại xưởng sản xuất, cam kết báo giá nhanh sau 3 phút và hỗ trợ kỹ thuật bảo hành 24/7 tận nơi.
GIẢI PHÁP SẢN XUẤT TẬN XƯỞNG
Báo Giá Nhanh Sau 3 Phút & Khảo Sát Đo Đạc Miễn Phí
AChauDoor sở hữu phân xưởng cơ khí trực tiếp hơn 1.000m² gia công khép kín cối xoay chịu lực, lắp đặt cổng tự động âm sàn và cánh tay đòn nhập khẩu chính hãng. Tối ưu 20% đến 30% chi phí tận xưởng.
Phân Loại Bản Lề Cối Chịu Lực Và Bản Lề Xoay 360 Độ Cho Cổng Mở Tự Động
Bản lề cối chịu lực cổng mở tự động là cơ cấu khớp nối cơ khí định vị tâm quay và triệt tiêu toàn bộ lực uốn ngang cùng trọng lượng tĩnh của cánh cổng sắt, nhôm đúc hoặc inox. Việc lựa chọn chuẩn xác chủng loại cối xoay giúp motor âm sàn và motor tay đòn chuyển động mượt mà không bị ghì tải.
Lợi Ích Trực Tiếp Từ Năng Lực Sản Xuất Khép Kín Tận Xưởng Á Châu
Phân xưởng cơ khí Á Châu tại TP.HCM chủ động gia công tiện phay CNC các dòng cối bản lề xoay chuyên dụng, mang lại những giá trị thiết thực cho công trình:
- Gia công chính xác từ phôi thép đặc CT3 và inox 304 nguyên khối trên máy tiện CNC hiện đại, dung sai khớp trục dưới 0.05mm giúp cánh cổng tuyệt đối không bị rơ lắc.
- Tích hợp ổ bi bản lề cổng tự động dạng bi chao tự lựa và bạc đạn chà côn chịu lực nén thẳng đứng lên đến 1.500kg trên mỗi điểm xoay.
- Loại bỏ toàn bộ các khâu trung gian phân phối, giúp chủ nhà và nhà thầu tiết kiệm 20% đến 30% chi phí phụ kiện cơ khí đồng bộ.
- Cung ứng đa dạng giải pháp cho cửa cổng gấp 6 cánh, cổng xếp lớp, cổng xoay 2 cánh và 4 cánh biệt thự.
Tiêu Chuẩn Kỹ Thuật Đồng Bộ Nâng Cao Độ Bền Hệ Cửa
Sự kết hợp hoàn hảo giữa bản lề cối xoay cổng mở điện và hệ thống cơ điện tự động đảm bảo tuổi thọ thiết bị vượt trội:
- Trục xoay bằng thép tôi cao tần hoặc inox chống mài mòn, có sẵn núm vú mỡ bôi trơn định kỳ chống rỉ sét từ bên trong lòng cối.
- Cối trên sử dụng bạc đạn đỡ ngang dẫn hướng triệt tiêu lực bẻ ngang do gió bão tác động lên thân cánh cửa.

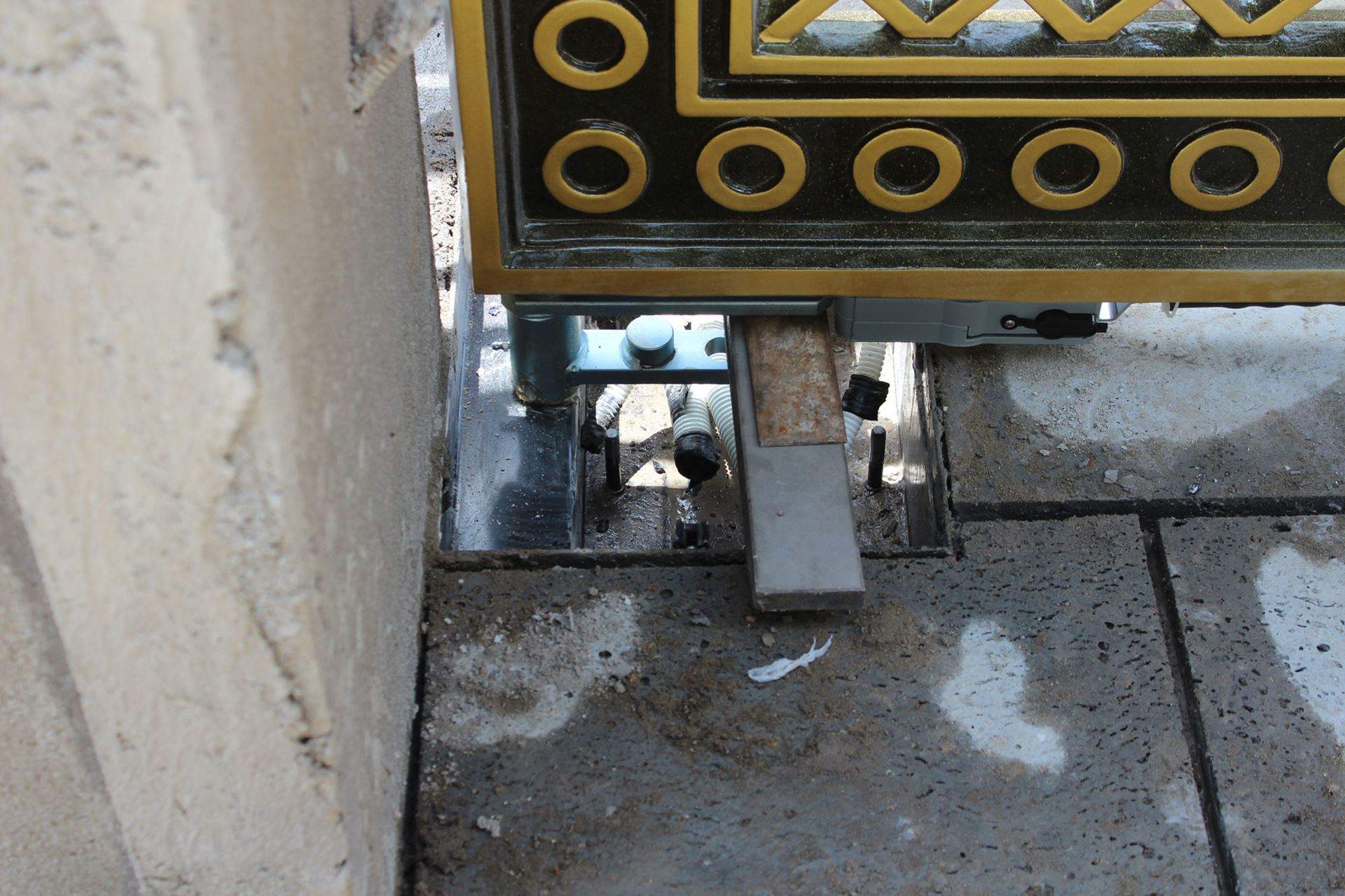

- Cối dưới chịu tải nén tỳ trực tiếp lên ngõng trục của đế hộp cổng âm sàn hoặc bulong đế âm sàn chắc chắn.
- Tương thích hoàn hảo với các dòng cổng tự động roger, FAAC, Nice, Beninca nhập khẩu từ Ý và Đài Loan.
Bảng Giá Bản Lề Cối Chịu Lực Và Mô Tơ Cổng Tự Động Tận Xưởng Á Châu
AChauDoor xin gửi tới quý khách hàng bảng tra cứu chi phí bản lề cối xoay có bi chịu lực, phụ kiện cửa tự động và hệ thống động cơ điều khiển nhập khẩu chính hãng giá tốt nhất tại xưởng sản xuất:
| Tên Sản Phẩm / Model |
Thông Số Kỹ Thuật & Quy Cách |
Đơn Vị Tính |
Đơn Giá Tận Xưởng (VNĐ) |
| Bản lề cối xoay thép Phi 45 có bi |
Thép CT3 tiện CNC, bi chao chịu lực cánh dưới 300kg |
Bộ |
350.000 – 450.000 |
| Bản lề cối xoay thép Phi 60 bạc đạn côn |
Thép tôi cứng, ổ bi côn chịu tải trọng cánh 400kg – 800kg |
Bộ |
550.000 – 750.000 |
| Bản lề xoay 360 độ cho cổng tự động Inox 304 |
Inox 304 nguyên khối, chống gỉ sét, bi tỳ chà sàn |
Bộ |
850.000 – 1.250.000 |
| Cối xoay cổng mở điện trên dưới Phi 76 |
Chuyên dùng cổng nhôm đúc, cổng sắt mỹ thuật nặng trên 1 tấn |
Bộ |
1.350.000 – 1.800.000 |
| Bộ phụ kiện bản lề cổng tự động cánh tay đòn |
Bát liên kết trụ cổng thép tấm 8mm và bas tai kéo cánh cửa |
Bộ |
650.000 – 950.000 |
| Bản lề cổng xoay ngõng âm sàn đúc nguyên khối |
Trục ngõng lục giác ăn khớp trực tiếp tay khuỷu motor âm sàn |
Bộ |
900.000 – 1.400.000 |
| Motor cổng tự động cánh tay đòn Đài Loan 400kg |
Động cơ 24VDC an toàn, 2 tay đòn, hộp điều khiển, 2 remote |
Bộ |
11.500.000 – 14.500.000 |
| Motor cổng tự động âm sàn FAAC / Nice Ý 600kg |
Động cơ ngâm dầu thủy lực hoặc cơ điện, đế inox 304 chuẩn IP67 |
Bộ |
26.000.000 – 42.000.000 |
| Motor cổng tự động ruster âm sàn 24V |
Công nghệ châu Âu, tải trọng 500kg/cánh, tự dừng khi gặp cản |
Bộ |
18.500.000 – 24.500.000 |
| Cảm biến an toàn Photocell chống kẹp xe |
Tia hồng ngoại kép nhận diện vật cản tầm xa 15 mét |
Cặp |
650.000 – 900.000 |
Các Yếu Tố Cấu Thành Giá & Chính Sách Báo Giá Minh Bạch
Chi phí gia công và lắp đặt phụ kiện bản lề cối chịu lực phụ thuộc trực tiếp vào các thông số kỹ thuật thực tế:
- Kích thước đường kính ngoài của cối xoay (Phi 45, Phi 50, Phi 60 hay Phi 76) tương ứng với tải trọng từng cánh cửa.
- Chất liệu chế tạo bằng phôi thép đúc thông thường hoặc inox 304 cao cấp chịu môi trường thời tiết mưa ẩm ngập úng.
- Thương hiệu động cơ đi kèm từ các hãng phổ thông đến các dòng cao cấp của Ý, bảo hành thân máy 2 năm đến 3 năm.
- AChauDoor cam kết gửi báo giá chuẩn xác sau 3 phút, xuất hóa đơn VAT đầy đủ và không phát sinh bất kỳ khoản phí nào ngoài thỏa thuận.
CAM KẾT CHÍNH HÃNG ACHAUDOOR
Đồng Bộ Phụ Kiện Lõi Đồng & Bảo Hành Tận Nơi 24/7
Động cơ motor cổng dây đồng nguyên chất, cối bản lề đúc nguyên khối chống mòn rơ, bộ điều khiển mã nhảy Rolling Code chống quét mã mở trộm và hỗ trợ điều khiển qua App Smartphone.
Tiêu Chuẩn Lựa Chọn Bản Lề Cối Chịu Tải Nặng Phù Hợp Motor Cánh Tay Đòn Và Âm Sàn
Lựa chọn chính xác kích thước bản lề cối cổng tự động là yếu tố tiên quyết quyết định hiệu suất cơ điện của toàn bộ hệ thống cửa cổng tự động gia đình cũng như cổng công nghiệp.
- Tải trọng bản lề cối phải có hệ số an toàn tối thiểu 1.5 lần tổng khối lượng cánh cổng (Ví dụ cánh cổng nặng 400kg cần dùng cụm cối xoay chịu tải tối thiểu 600kg đến 800kg).
- Đối với hệ motor âm sàn, cối xoay trên đỉnh cổng phải có ổ bi đỡ ngang đồng tâm tuyệt đối với ngõng trục quay của hộp đế âm đặt dưới nền bê tông.
- Đối với hệ motor cánh tay đòn, bản lề cối cần có khoảng cách tim quay hở tối thiểu 50mm đến 80mm so với mặt trụ để tạo cánh tay đòn đẩy mở góc 90 độ đến 110 độ mà không bị cấn kẹp.
- Vật liệu trục cối xoay phải qua công đoạn tôi nhiệt luyện đạt độ cứng HRC 45-50 chống mài mòn và tránh biến dạng cong trục sau nhiều năm sử dụng.
- AChauDoor cam kết toàn bộ phụ kiện cối xoay và động cơ chính hãng 100%, bảo hành đổi mới 1 đổi 1 nhanh chóng nếu phát hiện lỗi rơ lắc kỹ thuật từ nhà sản xuất.
Đầu tư đồng bộ bản lề cối chịu lực chất lượng cao ngay từ đầu giúp chủ công trình loại bỏ hoàn toàn nguy cơ gãy chốt, cháy motor do kẹt ngõng và tiết kiệm hàng triệu đồng chi phí sửa chữa khắc phục sự cố xệ cánh sau này.
Quy Trình 5 Bước Hàn Bản Lề Cổng Và Nâng Chỉnh Cánh Cổng Bị Xệ Chuẩn SOP
Quá trình thi công lắp đặt và thay bản lề cổng tự động bị xệ đòi hỏi kỹ thuật viên trang bị đầy đủ máy hàn que/MIG chuyên dụng, máy cắt cầm tay, kích thủy lực nâng cánh, máy cân bằng laser trắc địa và thước bọt thủy Nivo chính xác cao.
Bước 1: Khảo Sát Tim Trục Và Đo Đạc Trọng Tâm Cánh Cổng
Tiến hành kiểm tra hiện trạng mặt bằng và xác định vị trí đặt cối xoay:
- Sử dụng máy cân bằng laser 5 tia để chiếu dọi đường tim thẳng đứng từ đỉnh trụ cổng xuống vị trí đế âm sàn hoặc ngõng xoay dưới đất.
- Kiểm tra độ hở khe chân cổng cách mặt sàn từ 30mm đến 50mm để đảm bảo khi cổng xoay không bị va quẹt vào độ dốc sân thoát nước.
- Tiêu chuẩn kỹ thuật: Độ lệch tâm phương đứng giữa cối trên và cối dưới không được vượt quá 1.0mm trên toàn bộ chiều cao cánh cửa.
Bước 2: Nâng Cố Định Cánh Và Cắt Bỏ Mối Hàn Bản Lề Cũ
Thực hiện thao tác cơ học giải phóng liên kết cơ khí cũ:
- Đặt con đội kích thủy lực dưới đáy cánh cổng để nâng kích toàn bộ tải trọng cổng lên cao, chêm gỗ cố định chống đổ ngã.
- Sử dụng máy cắt đá mài cắt rời bản lề cối cũ bị mòn hoặc rơ bi ra khỏi trụ cổng và khung cánh cửa sắt.
- Tiêu chuẩn an toàn: Mài phẳng sạch sẽ toàn bộ xỉ hàn cũ và đánh bóng bề mặt kim loại tiếp xúc trước khi gá cối mới.
Bước 3: Gá Đặt Và Hàn Đính Bản Lề Cối Chịu Lực Mới
Tiến hành định vị và hàn đính sơ bộ các bộ phận cối xoay:
- Gá cối trên và cối dưới vào đúng trục xoay đã định vị laser, dùng que hàn đính 3 điểm chắc chắn vào bản mã trụ và khung cánh.
- Kiểm tra lại ổ bi chao hoặc bạc đạn chà bên trong lòng cối đảm bảo mỡ bôi trơn không bị nhiệt độ hàn làm cháy khét.
- Tiêu chuẩn đo lường: Xoay thử cánh cửa bằng tay ở góc 0 độ, 45 độ, 90 độ và 120 độ; lực đẩy tay phải cực nhẹ chỉ dưới 2kg lực.
Bước 4: Hàn Kéo Toàn Phần Và Xử Lý Bề Mặt Chống Rỉ
Thực hiện đường hàn kỹ thuật ngấu sâu liên kết vĩnh cửu:
- Tiến hành hàn kéo đường liền liên tục quanh thân cối xoay với dòng điện hàn ổn định, đảm bảo mối hàn ngấu sâu vào thép đặc.
- Gõ sạch xỉ hàn, chờ mối hàn nguội tự nhiên và quét 2 lớp sơn lót epoxy chống rỉ sét trước khi phủ sơn màu hoàn thiện.
- Tiêu chuẩn QC: Mối hàn không bị rỗ khí, không nứt chân chim và thân cối bản lề không bị co ngót làm biến dạng bạc đạn bên trong.
Bước 5: Lắp Ráp Cánh Tay Khuỷu Motor Và Cài Đặt Hành Trình
Kết nối liên kết cơ điện và vận hành thử nghiệm tự động:
- Siết chặt chốt ốc ngõng truyền động của motor âm sàn hoặc bắt bas liên kết của cánh tay đòn vào cánh cửa.
- Bật nguồn điện, cài đặt hành trình đóng mở tự động trên mạch điều khiển trung tâm và kiểm tra cảm biến chống kẹp photocell.
- Nghiệm thu: Cổng vận hành đóng mở êm ái, dừng êm giảm tốc cuối hành trình mượt mà không gây rung giật thân cánh.
Nguyên Nhân Cánh Cổng Bị Xệ Kẹt Cối Và Biện Pháp Khắc Phục Sự Cố Kỹ Thuật
Hiện tượng cánh cổng mở điện bị xệ xẹt nền hoặc kẹt cứng ngõng quay xảy ra do momen uốn trọng lực liên tục kéo gập điểm tựa bản lề trên và nén gãy cối dưới, kết hợp với các tác động cơ học môi trường bên ngoài làm biến dạng liên kết.
Lỗi Hàn Bản Lề Sai Tim Trục Và Bản Mã Quá Mỏng
Các lỗi kỹ thuật cơ bản trong quá trình dựng khung cánh cổng:
- Thợ hàn sử dụng bản mã sắt mỏng dưới 3mm để gắn cối xoay vào trụ bê tông, sau một thời gian chịu tải bản mã bị xé rách và cong vênh.
- Độ nghiêng dọi giữa cối xoay trên và cối dưới bị lệch quá 3mm tạo lực cưỡng bức vặn xoắn làm vỡ vòng bi bên trong.
- Mối hàn chỉ hàn đính tạm bợ hoặc hàn thiếu nhiệt khiến ngõng cối bị nứt gãy mối hàn khi cổng chịu gió lớn.
- Khắc phục: Gia cố thêm bản mã thép dày từ 6mm đến 8mm cấy bulong nở rút chuyên dụng sâu vào cột bê tông chịu lực.
Ổ Bi Bị Nước Mưa Xâm Nhập Gây Rỉ Sét Bó Kẹt
Tác động của môi trường ngoài trời đến cơ cấu chuyển động:
- Cối bản lề không có phớt cao su chắn bụi và nước mưa ngấm vào làm oxy hóa vòng bi bạc đạn dẫn đến kẹt cứng ngõng quay.
- Motor tự động phải gánh thêm lực ma sát lớn khiến dòng tải ampe tăng cao, gây cháy cuộn dây đồng hoặc gãy nhông hộp số.
- Không được bơm mỡ bôi trơn định kỳ hàng năm khiến các viên bi ma sát khô mài mòn lõi trục tạo độ rơ lắc lớn.
- Khắc phục: Thay thế cụm cối xoay có phớt chắn nước chuyên dụng hoặc sử dụng dòng cối inox 304 có núm vú tra mỡ bảo dưỡng.
Câu hỏi Thường gặp về Bản Lề Cổng Tự Động (FAQs)
- Mất điện cổng tự động mở bằng cách nào? – Quý khách chỉ cần sử dụng chìa khóa cơ ly hợp mở khóa motor tay đòn hoặc chốt ngõng âm sàn để đẩy mở cổng bằng tay nhẹ nhàng.
- Thời gian gia công cối xoay và lắp đặt cổng mất bao lâu? – AChauDoor gia công cối xoay sẵn tại xưởng và tiến hành lắp đặt hoàn thiện motor cổng tự động trong vòng 24h đến 48h.
- Cách nhận biết bản lề cối chịu lực chất lượng cao so với hàng kém chất lượng? – Bản lề cối đạt chuẩn được tiện CNC từ thép đặc hoặc inox 304 nguyên khối, có tích hợp bạc đạn chà côn và phớt chắn bụi chống nước.
- Cổng tự động có tích hợp mở bằng app điện thoại từ xa qua Wifi 4G được không? – Hệ thống cổng tự động tại Á Châu tích hợp hoàn hảo module điều khiển thông minh qua Smartphone, kiểm soát đóng mở mọi lúc mọi nơi.
- Chính sách bảo hành và sửa chữa sự cố cổng của Á Châu như thế nào? – AChauDoor bảo hành cối cơ khí 2 năm, động cơ motor 2 năm đến 3 năm và cam kết đội ngũ kỹ thuật cứu hộ tận nơi 24/7.
Đặt Sản Xuất & Lắp Đặt Cửa Á Châu Tận Xưởng Báo Giá Nhanh Trong 3 Phút
Đồng hành cùng hơn 30.000 công trình nhà phố, biệt thự và nhà xưởng toàn quốc
Quý khách vui lòng liên hệ trực tiếp đội ngũ kỹ thuật Á Châu Door để được hỗ trợ đo đạc tận nơi, lên phương án lắp đặt tối ưu chi phí và nhận gói bảo hành chính hãng dài hạn cho các công trình biệt thự, nhà xưởng, cổng nhà máy và các hệ thống cửa xoay tự động chuyên nghiệp.
Trang chủ Công ty Sản Xuất Cửa Á Châu – AChauDoor.vn
*Lưu ý: Mọi quy cách và bảng giá trong bài viết chỉ mang tính chất tham khảo dựa trên cấu hình sản xuất tiêu chuẩn tại thời điểm khảo sát. Đơn giá thực tế phụ thuộc vào diện tích cửa, độ dày nan nhôm/thanh U, dòng motor tải trọng và phụ kiện an toàn đi kèm. Quý khách vui lòng liên hệ trực tiếp Hotline/Zalo 0919.991.660 để đội ngũ kỹ thuật AChauDoor khảo sát đo đạc thực tế và báo giá dự toán chính xác nhất.
