Bản vẽ file cad cửa nhôm xingfa

Các kỹ thuật viên tại Á Châu sử dụng bản vẽ card cửa nhôm xingfa để thể thiết kế mẫu cửa theo yêu cầu của khách hàng. Nếu quý khách muốn tự thiết kế hoặc các đơn vị sản xuất, gia công cửa nhôm kính muốn có các file cad để thiết kế thì hãy xem bài viết này và tải file ở cuối bài nhé.

Tìm hiểu Bản vẽ card cửa nhôm xingfa cửa nhôm là gì?

CAD (Computer Aided Design) là công nghệ thiết kế kỹ thuật bằng máy móc, giúp tạo mẫu và bố trí chi tiết chính xác trong không gian kỹ thuật. Trong ngành nhôm kính, bản vẽ cad cửa nhôm Xingfa là tập hợp file kỹ thuật 2D hoặc 3D mô tả chi tiết các cấu kiện như khung, cánh, phụ kiện và kích thước phần thông thủy. Qua đó, thợ thi công dễ dàng nắm rõ thông số trực quan để gia công chính xác và lắp đặt đạt tiêu chuẩn.

Người dùng có thể hình dung bố cục tổng thể cửa, hệ kết cấu và kích thước cắt chuẩn phong thủy mà vẫn đảm bảo chức năng đóng – mở của sản phẩm cửa nhôm Xingfa.

bản vẽ card cửa nhôm xingfa

Mục tiêu và ứng dụng của bản vẽ cad cửa nhôm xingfa

Phục vụ thợ gia công, nhà sản xuất nhôm kính: bản vẽ cad cung cấp chính xác số đo, mặt cắt profile, vị trí phụ kiện như bản lề, khóa, gioăng, ray trượt giúp quá trình sản xuất – thi công diễn ra trơn tru

Dùng trong thiết kế nội thất và kiến trúc: bản vẽ kiến trúc thể hiện mặt bằng, vị trí cửa, lưu ý trong bố trí kỹ thuật, kết hợp với bản vẽ kỹ thuật chi tiết để đảm bảo tính thẩm mỹ và kỹ thuật

Tiếp nhận yêu cầu tùy chỉnh của khách hàng: kỹ sư hoặc người dùng có thể chỉnh sửa file CAD theo kích thước mong muốn để sản xuất mẫu cửa theo nhu cầu.

Bản vẽ card cửa nhôm xingfa chính là file phác thảo dạng 3D của bản vẽ kỹ thuật của cửa nhôm Xingfa. Khi nhìn bản vẽ card cửa nhôm xingfa, người xem có thể hình dung được công trình mô hình 3d của sản phẩm( Cửa nhôm Xingfa) hoặc của công trình kiến trúc. Dựa vào file thì thợ thi công sẽ biết được kích thước của cửa để từ đó mà sản xuất chính xác theo kích thước đó, giúp hạn chế lỗi kỹ thuật tối đa. Do vậy mà việc thi công lắp đặt cửa nhôm Xingfa sẽ gặp nhiều thuận lợi nhờ có bản vẽ card cửa nhôm xingfa.

bản vẽ card cửa nhôm xingfa

Nhờ bản vẽ cad cửa nhôm xingfa này mà người thợ dễ dàng lấy được kích thước lọt sáng chuẩn phong thủy với từng mẫu cửa mà vẫn đảm bảo kích thước tiêu chuẩn đóng mở của dòng sản phẩm cửa nhôm Xingfa này.

Bộ file cad cửa nhôm Xingfa của Á Châu có những gì?

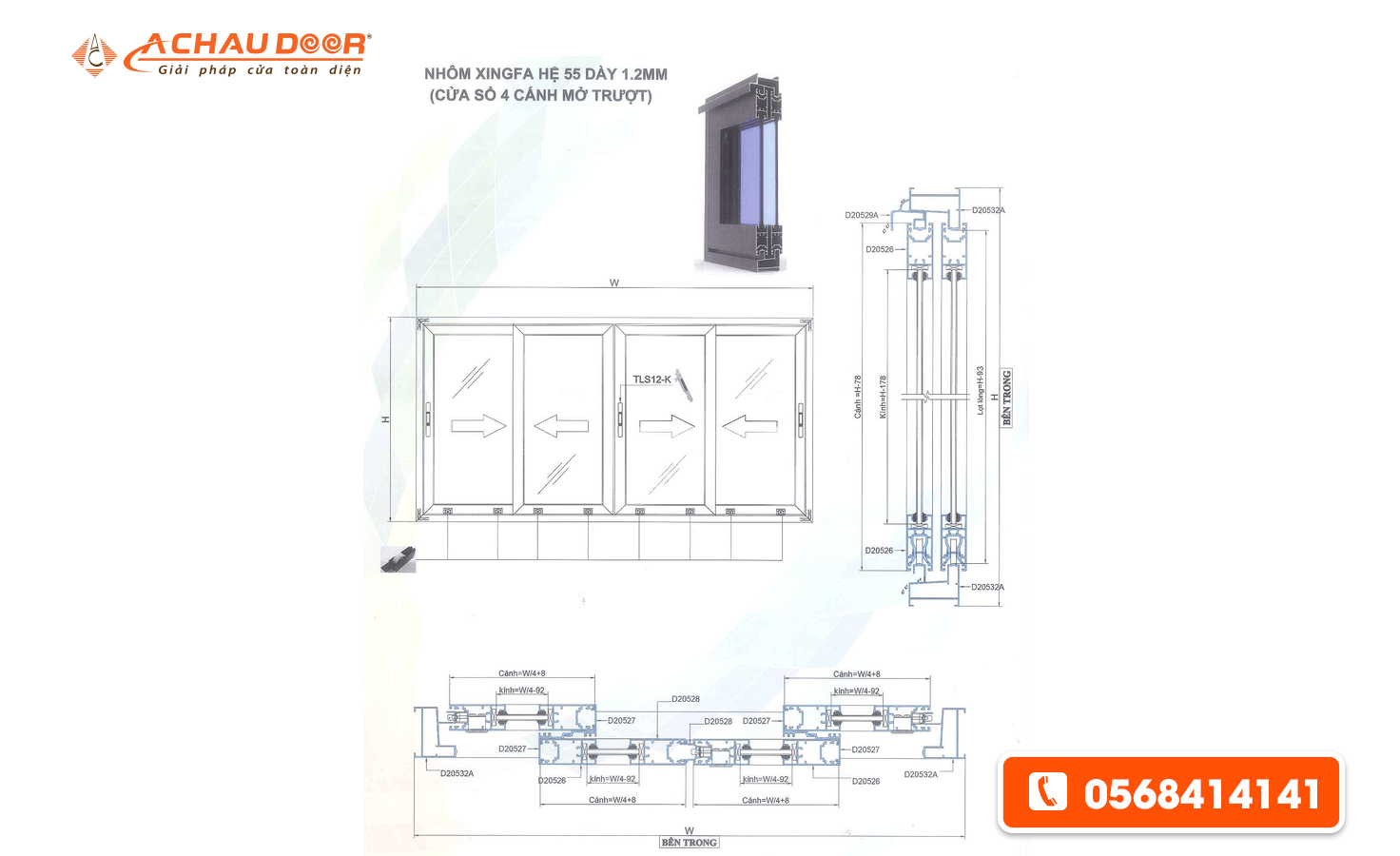

Trong bộ File này, chúng tôi đã thiết kế sẵn hầu như tất các các mẫu và các hệ nhôm Xingfa cho cửa đi, cửa sổ hiện có trên thị trường. Trong bản vẽ thể hiện đầy đủ chi tiết từ mặt cắt, kích thước cắt cánh, cắt khung và thông thủy cho từng mẫu cửa.

bản vẽ card cửa nhôm xingfa

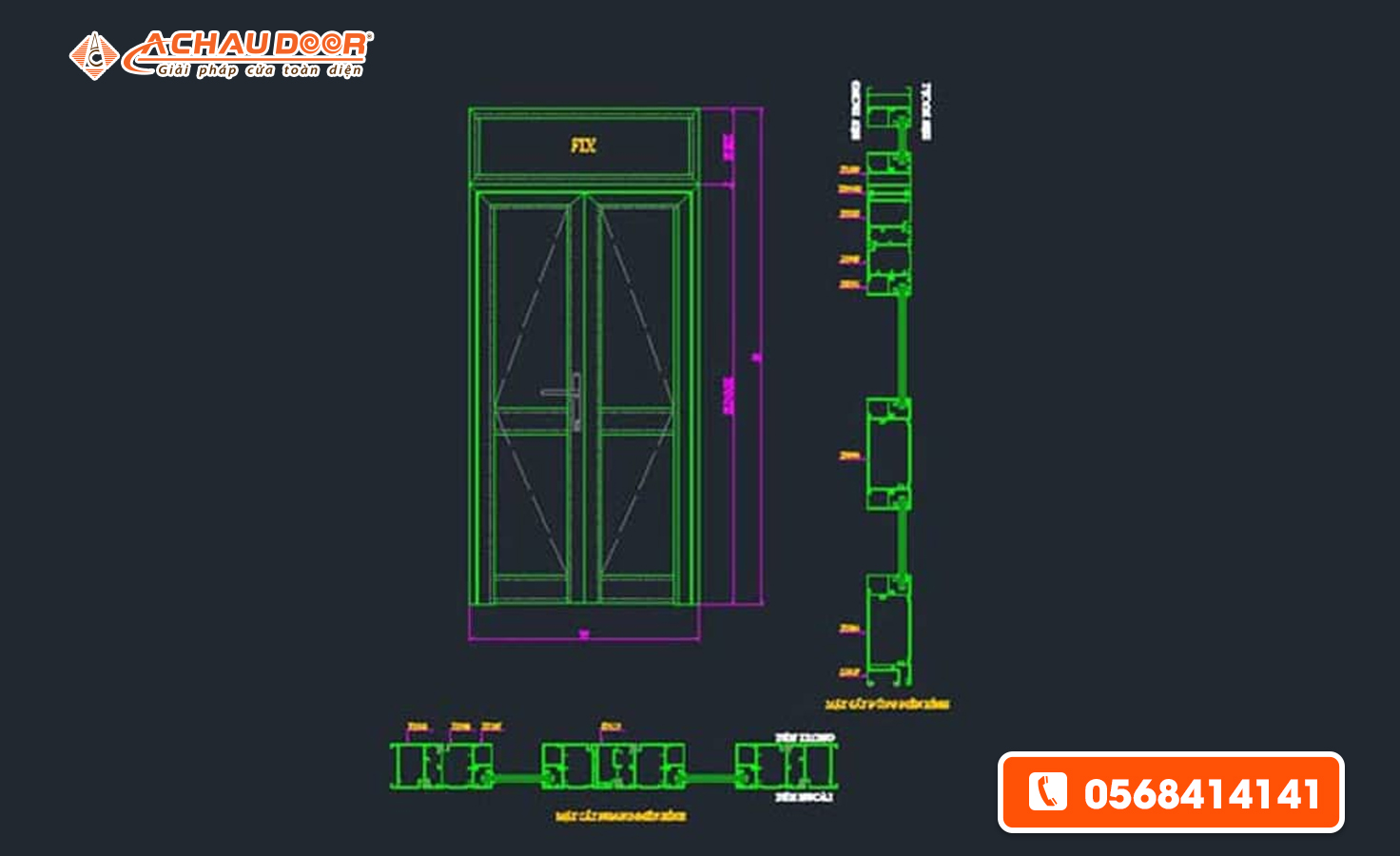

• Cửa đi Xingfa thông dụng: Trong file cad có đầy đủ các loại cửa đi 1 cánh, 2 cánh, 4 cánh được sử dụng nhiều nhất hiện nay.
• Cửa sổ Xingfa: Có đủ bản vẽ card cửa nhôm xingfa cửa sổ từ 1 cánh, 2 cánh, 4 cánh, mở quay, mở hất, mở lùa. Hầu như các mẫu cửa sổ thông dụng nhất điều có trong bản vẽ này.

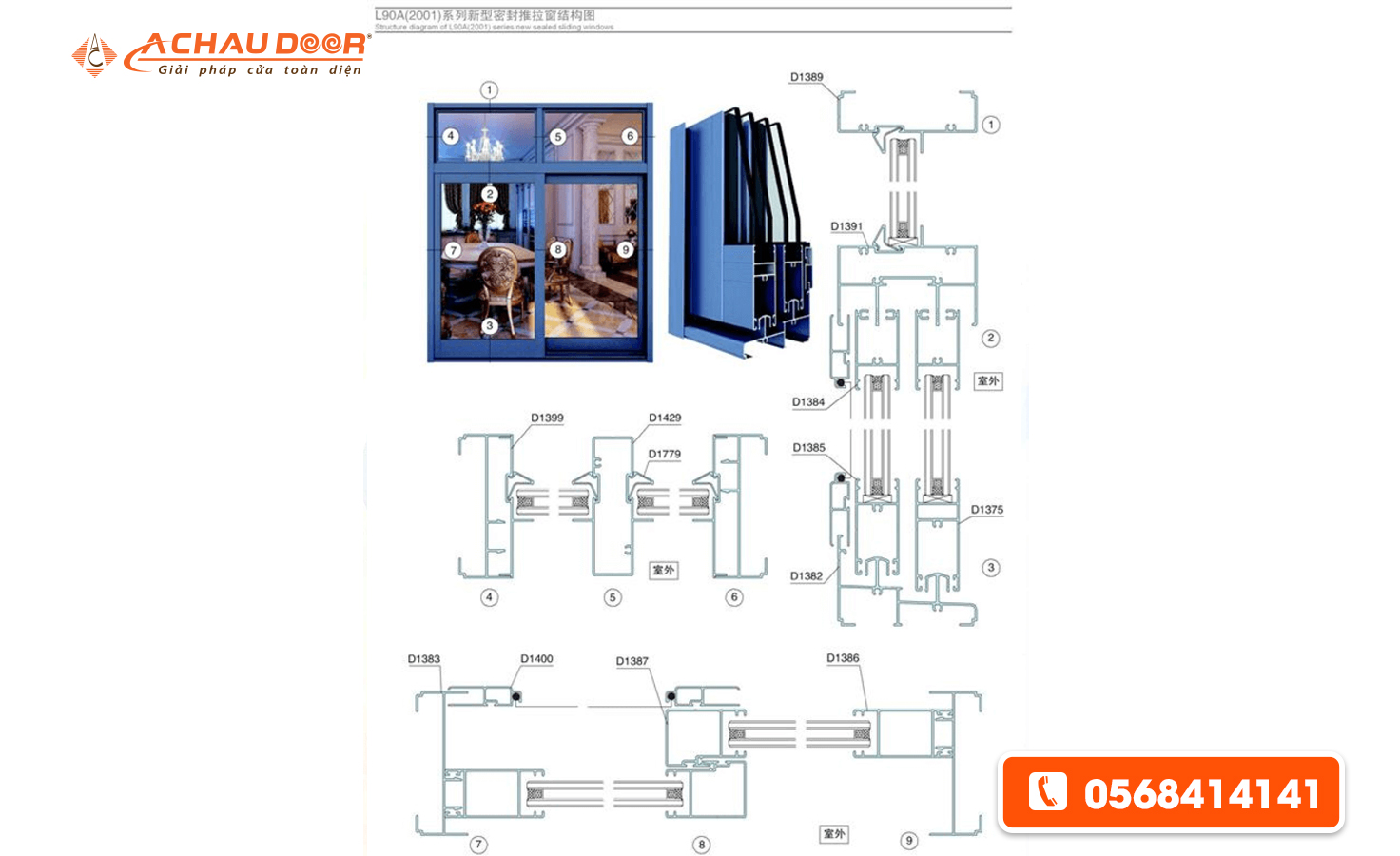

• Cửa Xingfa hệ 93: Với đầy đủ bản vẽ và kích thước khung, kích thước thông thủy cho các mẫu cửa lùa Xingfa hệ 93.
• Cửa Xingfa hệ 63: Trong bộ file cad này có đầy đủ bản vẽ card cửa nhôm xingfa 63 dùng làm cửa xếp trượt, thể hiện đầy đủ kích thước cần có để thực hiện bản vẽ.

Hướng dẫn sử dụng bản vẽ cad cửa nhôm xingfa hiệu quả

Trước khi sản xuất

• Mở file CAD bằng phần mềm chuyên dụng như AutoCAD để kiểm tra: kích thước tổng thể, mặt đứng, mặt cắt, số cánh, kích thước từng thanh khung/cánh và vị trí phụ kiện

• Đối chiếu với thực tế đo đạc công trình để đảm bảo kích thước phù hợp; nếu có sai lệch phải chỉnh sửa trước khi gia công.

Trong quá trình gia công

• Gia công chính xác từng thành phần cửa theo bản vẽ mặt cắt kỹ thuật (profile, khung, cánh) đảm bảo tích hợp đúng phụ kiện.

• Thợ cần tuân thủ vị trí lắp gioăng, kính, bản lề và khóa theo hướng dẫn kỹ thuật ghi trong bản vẽ.

Khi lắp đặt hoàn thiện

• So sánh kích thước thi công với bản vẽ: khung, cánh, bản lề, khe hở phải khớp.

• Kiểm tra hoạt động đóng mở để đảm bảo cửa vận hành êm, kín khít, đúng kỹ thuật phối hợp profile và phụ kiện.

Hướng dẫn tải file cad bản vẽ cửa nhôm Xingfa

Bạn chỉ cần click vào đường dẫn dưới đây và tải bản vẽ card cửa nhôm xingfa về và chỉ cần mở lên sử dụng. Yêu cầu các bạn phải có phần mềm thiết kế chuyên dụng để mở file cad này lên.

Mời các bạn tải bản file cad tại đây: Tải bản File Cad Xingfa

=>>> Tham khảo thêm bài viết: Thành Phần Nào Quan Trọng Nhất Trong Bộ Cửa Nhôm Chất Lượng?

Lưu ý: Đây là bản chia sẽ miễn phí, vì thế chúng tôi không hỗ trợ các vấn đề liên quan đến kỹ thuật trong bản vẽ này. Chúc các bạn thành công.
